¿Qué es el VistaScan Nano Easy?

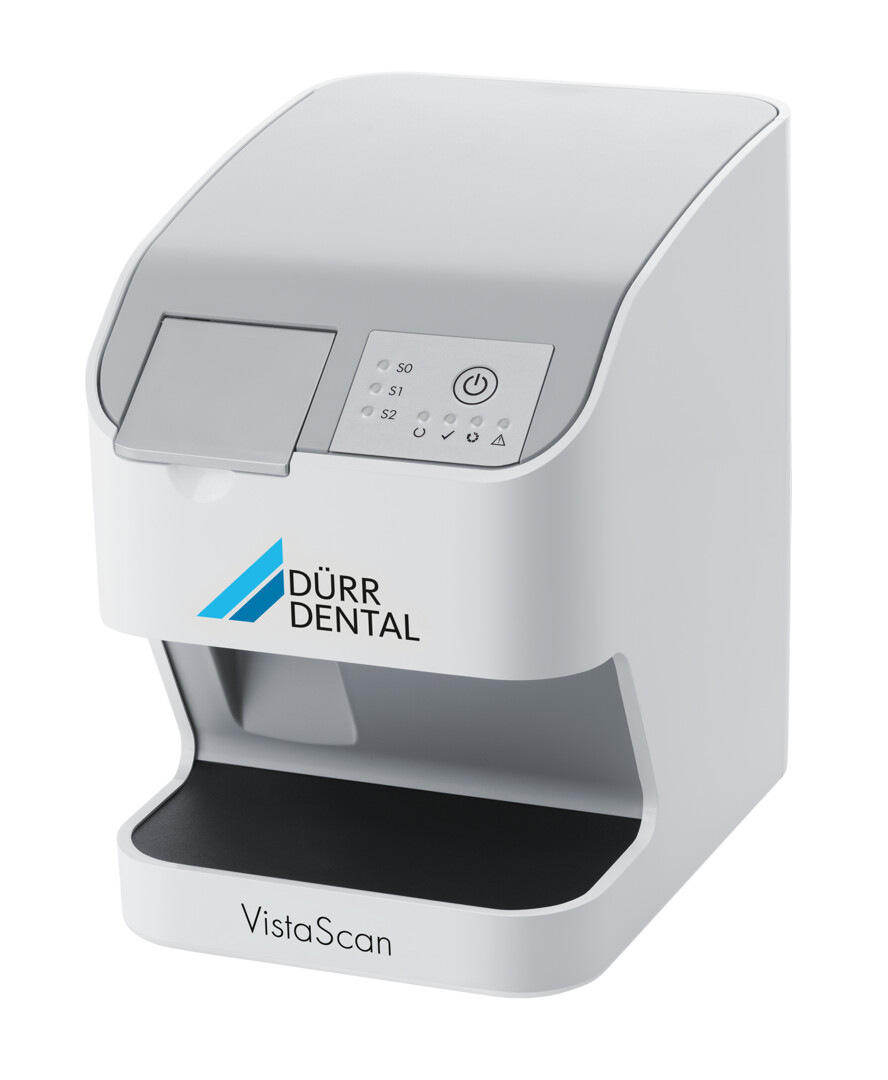

El VistaScan Nano Easy es un digitalizador profesional de placas radiográficas intraorales fabricado por Dürr Dental, líder mundial en tecnología de imagen radiográfica dental. Este dispositivo convierte imágenes capturadas en placas de fósforo VistaScan IQ en datos digitales de alta definición en tan solo 16 segundos.
Diseñado para consultorios con múltiples salas de tratamiento, es una solución compacta (4 kg), confiable, y económica que combina resolución superior (16,7 LP/mm), facilidad de uso intuitiva, inteligencia artificial automática para corrección de orientación, e integración de red avanzada.
Características Principales
Compatibilidad Completa de Tamaños

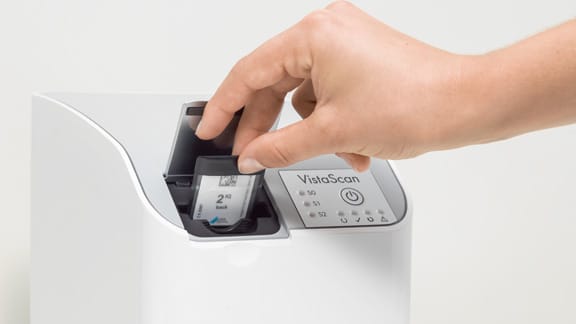

Lee placas radiográficas en todos los tamaños intraorales: S0 (2×3 cm), S1 (2×4 cm) y S2 (3×4 cm). Cartuchos intercambiables permiten cambiar entre tamaños en segundos.
Resolución Radiográfica Superior
Resolución teórica máxima de 16,7 LP/mm (849 DPI). Permite diagnóstico preciso de caries iniciales, patología periapical y morfología de instrumentos endodóncicos.
Procesamiento Rápido
Escaneo completo de placas S0, S1 y S2 en 16 segundos. El tiempo se optimiza según tamaño de placa, permitiendo capturar y borrar en un único paso.
Diseño Compacto
Dimensiones de 231 × 167 × 216 mm y peso de apenas 4 kg. Se instala en mesones, mesas de trabajo o montaje mural sin ocupar espacio importante.
Operación Silenciosa
Nivel de ruido aproximado de 45 dB(A). Funcionamiento discreto sin afectar la experiencia del paciente, ideal para consultorios en edificios compartidos.
Escala de Grises Profesional
16 bits de profundidad de color (65,538 niveles de gris). Reproducción fiel de detalles radiográficos sutiles y diferenciación de estructuras dentales complejas.
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | VistaScan Nano Easy (Ref: 2160110001, 2160110011, 2160110013) |
| Fabricante | Dürr Dental SE, Bietigheim-Bissingen, Alemania |
| Clasificación | Clase I – Dispositivo Médico (MDR) |
| Formatos Compatibles | Placas IQ VistaScan S0, S1, S2 |
| Resolución Teórica Máxima | 16,7 LP/mm (849 DPI) |
| Resolución Efectiva | 12,5 LP/mm (635 DPI) |
| Tamaño del Píxel | 30 μm |
| Profundidad de Color | 16 bits (65,538 niveles de gris) |
| Tiempo de Escaneo | 16 segundos (S0 a S2) |
| Tamaño de Archivo (sin comprimir) | S0: 1,8 MB | S1: 2,3 MB | S2: 3,0 MB |
| Peso | Aproximadamente 4 kg |
| Dimensiones (A × An × P) | 231 × 167 × 216 mm |
| Energía Eléctrica | 24 V CC, 0,5 A máximo; <12 W potencia |
| Conexión a Red | Ethernet 100 Mbps, RJ45, ≥CAT5 |
| Clase de Láser | Clase 3B (639 nm, <12 mW) |
| Temperatura Operativa | +10 °C a +35 °C |
| Humedad Relativa Operativa | 20% – 80% (sin condensación) |
| Certificaciones | CE, UKCA, Marca de conformidad ucraniana |
Ventajas Clínicas y Profesionales
Diagnóstico Digital de Alta Precisión
La resolución de 16,7 LP/mm permite identificar con claridad caries interproximales iniciales, cambios óseos periapicales y adaptación de instrumentos endodóncicos. Las imágenes en escala de grises de 16 bits reproducen cada matiz diagnóstico crucial.
Comodidad Maximizada para el Paciente
Las placas digitales de fósforo VistaScan IQ son delgadas, flexibles y sin cables. No requieren la incomodidad de sensores bultos ni la exposición acumulativa de películas convencionales.
Integración Clínica Instantánea
Compatible con VistaSoft de Dürr Dental y software de terceros mediante controladores TWAIN. Se integra automáticamente en el flujo de trabajo de la clínica a través de conexión Ethernet, permitiendo acceso simultáneo desde múltiples estaciones.
Corrección Inteligente Basada en IA
Algoritmo propietario que verifica la orientación de radiografías intraorales en relación con la anatomía visualizada. Corrige automáticamente rotaciones cuando sea necesario, garantizando imágenes listas para diagnóstico sin intervención manual.
Identificación Inteligente de Placas (RFID)
Cada placa VistaScan IQ posee un ID único guardado en la imagen escaneada. Si la calidad comienza a deteriorarse se identifica automáticamente. Si se expone por el lado equivocado, el software emite una alerta, garantizando consistencia diagnóstica.
Flexibilidad en Consultorios Multi-sala
Requiere un único escáner para múltiples salas de tratamiento. Las placas radiográficas son económicas y disponibles en todos los tamaños necesarios. Reduce significativamente costos operativos comparado con sistemas de sensores intraorales individuales.
Flujo de Trabajo Optimizado
Escaneo y borrado automático en 16 segundos totales. Limpieza e integración de datos en un único paso. Permite al clínico capturar múltiples radiografías consecutivas sin tiempo de espera entre tomas.
Mantenimiento Prácticamente Nulo
Sistema de lectura basado en láser sin piezas móviles sujetas a desgaste. No requiere calibración periódica ni mantenimiento técnico especializado. Solo limpieza básica de componentes externos mediante procedimientos estándar de desinfección.
Aplicaciones Clínicas
El VistaScan Nano Easy es el compañero perfecto para prácticamente todos los procedimientos que requieren radiografía intraoral digital:
- Odontología General: Diagnóstico de caries interproximales, evaluación ósea periapical, planificación de tratamiento
- Periodoncia: Análisis de altura ósea, evaluación de bolsas periodontales, seguimiento de terapia periodontal
- Endodoncia: Diagnóstico pulpar, determinación de longitud de trabajo, evaluación post-obturación
- Implantología: Evaluación ósea preimplante, posicionamiento de implantes, análisis óseo periimplantario
- Ortodoncia: Seguimiento de movimientos dentales, evaluación de raíces, diagnóstico de impactaciones
- Cirugía Bucal: Evaluación de patología ósea, planificación de extracciones complejas
- Odontopediatría: Cuidado de dentición mixta, diagnóstico de caries de infancia temprana
- Prostodoncia: Evaluación de soporte óseo para rehabilitación protésica
Integración de Software y Compatibilidad
Software Dürr Dental Nativo
Compatible directamente con VistaSoft (software de gestión radiográfica) y VistaSoft Connect (plataforma basada en cloud). Ambas incluyen herramientas avanzadas de medición, anotación y transferencia de imágenes.
Integración con Software de Terceros
A través de controladores TWAIN estándar, el VistaScan Nano Easy se integra con prácticamente cualquier software dental digital. Conexión por Ethernet facilita integración sin complicaciones en redes clínicas existentes.
Protocolo de Red Avanzado
- Puerto 45123/45124 UDP: Reconocimiento y configuración del aparato
- Puerto 2006 TCP: Transferencia de datos de imagen
- Puerto 514 UDP: Protocolo Syslog (registros de eventos)
- ICMP/Ping: Verificación de conectividad de red
Placas Radiográficas VistaScan IQ
Para máximo rendimiento del VistaScan Nano Easy, Dürr Dental proporciona las placas radiográficas digitales VistaScan IQ, disponibles en tres tamaños:
Tamaño S0
22 × 35 mm
Ideal para pacientes pediátricos y visualización de dientes anteriores en adultos.
Tamaño S1
24 × 40 mm
Tamaño estándar para radiografías de región anterior en adultos.
Tamaño S2
31 × 41 mm
Dimensión clásica para radiografías posteriores y bitewings.
Ventajas de las Placas VistaScan IQ
- Flexibles y cómodas: Adaptables a la anatomía bucal del paciente sin cables ni conexiones
- 100% de superficie activa: Máximo aprovechamiento de la placa radiográfica
- Durabilidad excepcional: Miles de ciclos de lectura y borrado sin degradación de imagen
- Identificación RFID integrada: Seguimiento automático y verificación de integridad de placa
- Económicas: Significativamente más costo-efectivas que sensores intraorales individuales
Accesorios Complementarios
Sistemas de Posicionamiento VistPosition PSP
Kits de posicionadores de titanio premium en versiones Anterior/Posterior, Bitewing, Endo y Universal. Reducen peso del paciente mientras aseguran posicionamiento preciso y repetible de radiografías intraorales.
Fundas Protectoras de Luz VistaScan
Disponibles en tres tamaños (S0, S1, S2) en paquetes de 100 o 300 unidades. Desechables, previenen contaminación cruzada y protegen las placas de exposición accidental a luz.
Soluciones de Desinfección Dürr Dental
Línea completa de agentes desinfectantes (FD 322, FD 333, FD 350, FD 366) compatibles con todos los componentes del sistema, garantizando desinfección segura.
Soporte de Montaje Mural
Permite instalación en pared, optimizando espacio de mesa en consultorios con dimensiones limitadas. Soporte robusto para operación estable y segura del equipo.
Instalación y Mantenimiento
Requisitos de Instalación
- Sala cerrada, seca y bien ventilada
- Temperatura ambiental entre +10 °C y +35 °C
- Humedad relativa del aire 20%-80% (sin condensación)
- Conexión eléctrica a toma correctamente instalada (máximo 20 cm de distancia)
- Red Ethernet CAT5 o superior para conectividad
- Monitor diagnostico con alta luminosidad y amplio rango de contraste
Desinfección y Limpieza
Lector de Placas: Limpiar superficie externa con paño suave e húmedo. Desinfectar con paño impregnado con FD 322, FD 333, FD 350 o FD 366. No rociar directamente con desinfectante. Frecuencia: Diariamente al finalizar jornada clínica.
Placas Radiográficas: Limpiar ambas caras con paño suave, seco y libre de pelusas. NO sumergir en líquidos ni usar termodesinfectores. Utilizar solo productos de limpieza compatibles.
Mantenimiento cada 3 años: Cambio de cartuchos S0, S1, S2 y control del sistema por técnico especializado.
Cumplimiento Normativo y Certificaciones
Certificaciones Regulatorias
- CE (Comunidad Europea): Cumple Directiva 2014/53/UE de equipos radioeléctricos
- UKCA (Reino Unido): Marca de conformidad para Gran Bretaña e Irlanda del Norte
- Conformidad Ucraniana: Certificación de seguridad para mercados de Europa del Este
- Representante Suizo: Asignado para cumplimiento en Suiza
Normas Técnicas de Seguridad
- IEC 60601-1-2:2014: Compatibilidad electromagnética de dispositivos médicos en entornos profesionales de salud
- IEC 60825-1:2014: Seguridad de productos láser (Clase 3B, 639 nm)
- FCC Parte 15: Límites de emisión de radiofrecuencia (Clase B)
- CISPR 11: Emisión de radiofrecuencia en entornos médicos (Grupo 1, Clase B)
Preguntas Frecuentes
¿Qué diferencia hay entre VistaScan Nano Easy y otros escáneres?
VistaScan Nano Easy destaca por su resolución de 16,7 LP/mm, tamaño compacto (4 kg), inteligencia artificial integrada para corrección automática de orientación, y compatibilidad de red avanzada que permite integración sin complicaciones en cualquier clínica.
¿Es compatible con mi software dental actual?
Sí, mediante controladores TWAIN estándar. Funciona con VistaSoft de Dürr Dental o prácticamente cualquier software dental moderno disponible en el mercado.
¿Cuánto cuesta operativamente mantener el sistema?
Los costos de operación son mínimos: solo desinfección rutinaria diaria y cambio de cartuchos cada 3 años. No requiere mantenimiento técnico periódico, calibraciones ni servicios especializados.
¿Cómo se integra con mi red de clínica?
Por Ethernet estándar. Solo requiere acceso a red LAN, configuración DHCP o IP manual, y que el software de visualización soporte TWAIN o conexión nativa Dürr. La instalación es simple y rápida.
La Solución Digital para Radiografía Intraoral
El VistaScan Nano Easy de Dürr Dental representa la evolución definitiva en tecnología de imagen radiográfica intraoral para consultorios modernos. Combina resolución diagnóstica excepcional, facilidad de uso intuitiva, integración digital seamless e inteligencia artificial automática en un dispositivo compacto, confiable y económico.
